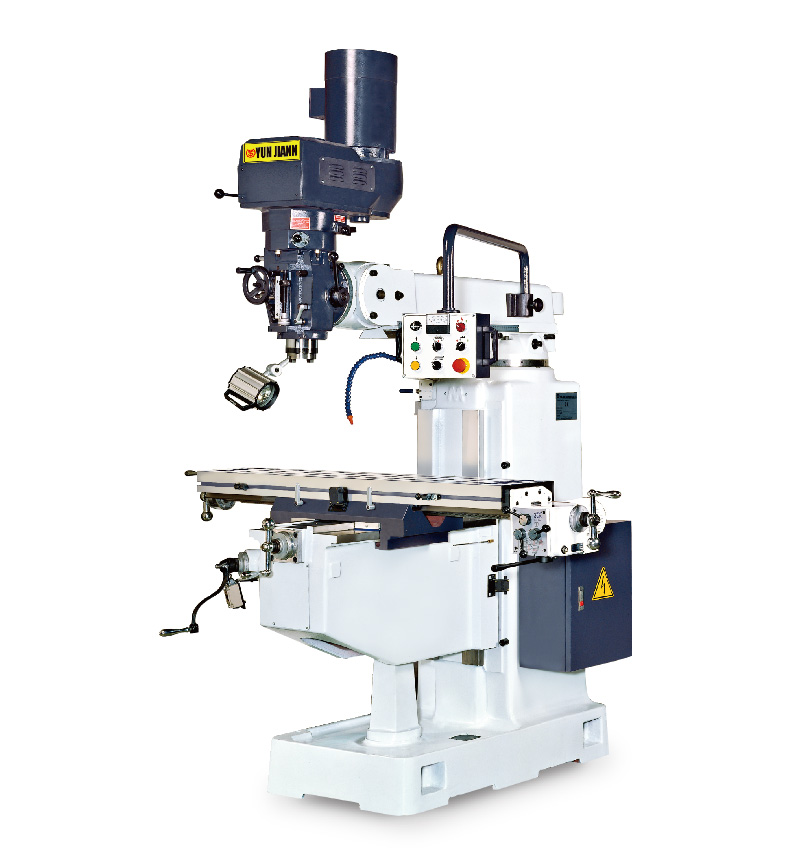

立式砲塔銑床 YS-5KVA YS-5KVS YS-5KIV | 立式砲塔銑床供應商, 立式砲塔銑床專業出口商

YS-5KVA YS-5KVS YS-5KIV

YS-5KVA - Step Speed Head
YS-5KVS - Variable Speed Head
YS-5KIV - Inverter Variable Speed Head

5 HP 主軸馬力
X / Y 軸滑道貼附 Turcite-B
X 軸燕尾滑道
Y / Z 軸滑道方軌設計
X / Y / Z 軸經高週波硬化及精密研磨

規格 YS-5KVA YS-5KVS YS-5KIV

UNIT : mm / 60Hz

型號

YS-5KVA

YS-5KVS

YS-5KIV

工作臺尺寸 ( 長 x 寬 ) mm

1270 x 254 ( 50" x 10" ) / 1370 x 254 ( 54" x 10" ) opt.

T 形槽數量 / 寬度 / 間距

3 x 16 mm x 63 mm

軌道表面熱處理研磨

YES

工作臺表面熱處理研磨

YES

軌道型式

X = V YZ = SQ

左右行程 ( 手動 ) mm

800 / 915 opt.

前後行程 mm

430

升降行程 mm

520

主軸端至工作檯面距離 mm

50 - 570

主軸中心至機身距離 mm

220 - 750

裝自動進刀器縮減行程 mm

頭部左右旋轉角度

±90°

頭部前後頃斜角度

±45°

伸出臂行程 mm

530

立式主軸馬力 HP

主軸轉速 ( 有段頭 ) rpm

80-2720 ( 8 steps ) / 80-5440 ( 16 steps )

主軸轉速 ( 無段頭 ) rpm

70-4200

主軸轉速 ( 變頻頭 ) rpm

70-4200

主軸斜度

ISO 40

主軸套筒行程 mm

127

主軸自動押送速度 mm/rev

0.04 / 0.08 / 0.15

主軸套筒直徑 mm

100

淨重 kgs

1300

* 本公司基於研究改進之必要，因此保有局部修改規格尺寸之權利，不另外通知

機械頭部

VA 系列

Step Speed Head

IV 系列

Inverter Variable Speed Head

VS 系列

Variable Speed Head

標準附件

1. 拉桿
2. 滑道護蓋
3. 工具及工具箱
4. 操作手冊及零件清單
5. 一次打油裝置

特殊裝置

1. 氣動拉桿
2. 工作台護罩
3. 集屑盤
4. 工作燈
5. 主軸護罩
6. CE 電氣規範
7. 冷卻系統
8. 自動進刀
9. Z 軸快速進給

YS-5KVA YS-5KVS YS-5KIV

規格 YS-5KVA YS-5KVS YS-5KIV

機械頭部

VA 系列

IV 系列

VS 系列

標準附件

特殊裝置

特殊裝置

Z 軸快速上下

卤素工作燈

自動潤滑裝置

X、Y、Z 軸自動進刀

氣動拉桿

齒輪驅動工作台進給 ( X、Y 軸 )

主軸安全護罩

集屑盤
